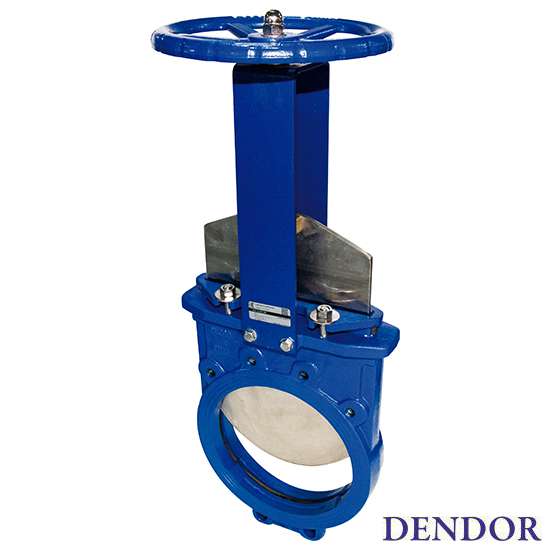

Задвижка шиберная фланцевая – это передовое решение в области трубопроводной арматуры, представляющее собой современную конструкцию для надежного перекрытия потока рабочей среды. Она отличается от традиционных задвижек своей конструкцией, основанной на перемещении плоского затвора (шибера) перпендикулярно направлению потока. Такое исполнение обеспечивает высокую герметичность и эффективность, особенно в условиях работы с абразивными или вязкими средами. Использование фланцевого соединения позволяет быстро и надежно интегрировать задвижку шиберную фланцевую в существующие трубопроводные системы, обеспечивая простоту монтажа и обслуживания. Задвижка шиберная фланцевая – выбор профессионалов, ценящих надежность и долговечность.
Принцип работы и конструкция шиберной задвижки
В основе работы шиберной задвижки лежит простой, но эффективный механизм. Плоский затвор, или шибер, перемещается внутри корпуса задвижки, перекрывая или открывая проход для рабочей среды. Герметичность обеспечивается плотным прилеганием шибера к седлу. Фланцевое соединение обеспечивает прочное и герметичное крепление задвижки к трубопроводу.
Основные элементы конструкции:
- Корпус: Обеспечивает прочность и герметичность всей конструкции.
- Шибер (затвор): Плоский элемент, перекрывающий поток.
- Седло: Поверхность, к которой прилегает шибер для обеспечения герметичности.
- Шток: Связывает шибер с приводом.
- Привод: Механизм, приводящий в движение шток и шибер (ручной, электрический, пневматический).
- Фланцы: Для соединения с трубопроводом.
Преимущества и недостатки шиберных задвижек
Как и любое техническое решение, шиберные задвижки обладают своими преимуществами и недостатками. Рассмотрим их подробнее.
Преимущества:
- Высокая герметичность, особенно при работе с абразивными средами.
- Простая конструкция, обеспечивающая надежность и долговечность.
- Небольшое гидравлическое сопротивление в открытом положении.
- Возможность использования в условиях высоких давлений и температур.
- Легкость обслуживания и ремонта.
Недостатки:
- Возможность заклинивания шибера при попадании крупных частиц.
- Более высокая стоимость по сравнению с некоторыми другими типами задвижек.
- Необходимость периодической чистки рабочей поверхности шибера.
Сравнение шиберной задвижки с другими типами задвижек
Чтобы лучше понять особенности шиберной задвижки, сравним ее с другими распространенными типами задвижек.
| Характеристика | Шиберная задвижка | Клиновая задвижка | Параллельная задвижка |
|---|---|---|---|
| Герметичность | Высокая | Средняя | Средняя |
| Применение | Абразивные среды, высокие давления | Общее назначение | Общее назначение |
| Гидравлическое сопротивление | Низкое | Высокое | Высокое |
| Стоимость | Выше средней | Средняя | Средняя |
Области применения шиберных фланцевых задвижек
Шиберные фланцевые задвижки находят широкое применение в различных отраслях промышленности, где требуется надежное перекрытие потока рабочей среды, особенно в условиях работы с абразивными или вязкими веществами.
- Горнодобывающая промышленность (пульпы, шламы)
- Целлюлозно-бумажная промышленность (бумажная масса)
- Химическая промышленность (агрессивные жидкости)
- Энергетика (зола, шлак)
- Водоснабжение и канализация (сточные воды)
