Защитное заземление оборудования – это критически важная мера безопасности, предназначенная для защиты людей от поражения электрическим током. Оно представляет собой преднамеренное электрическое соединение металлических нетоковедущих частей оборудования, которые могут оказаться под напряжением в случае повреждения изоляции, с заземляющим устройством. Благодаря этому, при возникновении утечки тока, он направляется в землю, минуя тело человека, тем самым предотвращая опасный удар током. Применение защитного заземления оборудования – это неотъемлемая часть обеспечения безопасной эксплуатации электроустановок в различных сферах.
Принцип работы защитного заземления

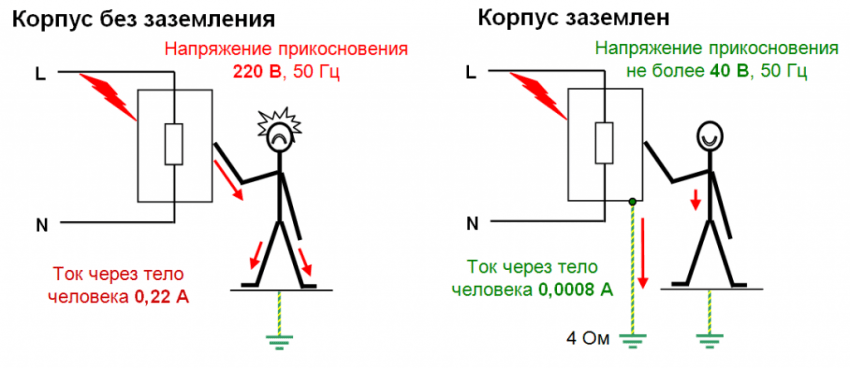

Основной принцип работы защитного заземления заключается в снижении потенциала между корпусом оборудования и землей до безопасного уровня. Когда происходит пробой изоляции и корпус оборудования оказывается под напряжением, ток утечки идет по пути наименьшего сопротивления – через заземляющий проводник в землю. Это приводит к срабатыванию устройств защиты (например, автоматических выключателей), которые отключают электропитание, предотвращая дальнейшее распространение тока и возможность поражения человека.
Элементы системы защитного заземления
- Заземляющий контур: Состоит из металлических электродов, зарытых в землю, и соединяющих их проводников.
- Заземляющий проводник: Соединяет корпус оборудования с заземляющим контуром.
- Устройства защиты: Автоматические выключатели, устройства защитного отключения (УЗО), которые реагируют на ток утечки и отключают электропитание.
Преимущества использования защитного заземления
Использование защитного заземления оборудования обеспечивает целый ряд преимуществ, которые значительно повышают безопасность эксплуатации электроустановок:
- Защита от поражения электрическим током: Главная и самая важная функция – предотвращение опасного воздействия электрического тока на человека.
- Снижение риска возникновения пожаров: Утечки тока могут привести к нагреву и возгоранию изоляции, заземление снижает этот риск.
- Обеспечение надежной работы оборудования: Заземление защищает чувствительную электронику от скачков напряжения и электромагнитных помех.
Сравнение различных видов заземления
Существуют различные системы заземления, каждая из которых имеет свои особенности и применяется в зависимости от типа электроустановки и условий эксплуатации.
| Система заземления | Описание | Преимущества | Недостатки |
|---|---|---|---|
| TN-S | Заземляющий проводник отделен от нейтрали на всем протяжении. | Высокая безопасность, низкий уровень помех. | Требует прокладки отдельного заземляющего проводника; |
| TN-C | Функции заземления и нейтрали объединены в одном проводнике (PEN). | Экономия на проводниках. | Более низкая безопасность по сравнению с TN-S. |
| TN-C-S | Часть сети выполнена как TN-C, а часть как TN-S. | Компромисс между экономией и безопасностью. | Требует особого внимания к правильному разделению PEN-проводника. |
МОНТАЖ И ПРОВЕРКА ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ
Правильный монтаж и регулярная проверка системы защитного заземления – залог ее эффективной работы. Монтаж должен выполняться квалифицированным персоналом в соответствии с действующими нормами и правилами электробезопасности. Важно использовать качественные материалы и соблюдать технологию соединения проводников. После монтажа необходимо провести измерения сопротивления заземляющего контура, которое должно соответствовать установленным требованиям.
РЕКОМЕНДАЦИИ ПО ПРОВЕРКЕ И ОБСЛУЖИВАНИЮ
– Регулярный визуальный осмотр: Проверяйте состояние заземляющих проводников, соединений и заземляющего контура на предмет коррозии и механических повреждений.
– Измерение сопротивления заземления: Проводите измерения сопротивления заземляющего контура с помощью специальных приборов (мегомметров) не реже одного раза в год, а также после любых изменений в электроустановке.
– Проверка работоспособности устройств защиты: Убедитесь, что автоматические выключатели и УЗО срабатывают при возникновении тока утечки.
– Ведение документации: Сохраняйте протоколы измерений и акты выполненных работ по обслуживанию системы заземления.
ВАЖНОСТЬ ПРАВИЛЬНОГО ВЫБОРА И ЭКСПЛУАТАЦИИ
